Kısa cevap: Su kaynaklı klima (su kaynaklı VRF), ısıyı dış havaya atmak yerine binadaki ortak bir su döngüsüne veren merkezi bir iklimlendirme sistemidir. Samsung DVM S Water üniteleri plakalı eşanjörle bu su hattına bağlanır; yazın atık ısı su döngüsüne verilip soğutma kulesiyle atılır, kışın kazan veya jeotermal su döngüye ısı sağlar. Dış üniteler cepheye asılmak zorunda olmadığından, sistem gökdelen, yüksek kat, sınırlı cephe, jeotermal ve retrofit projelerinde öne çıkar. İmton bu tür merkezi sistemleri binanın mimarisine göre projelendirir ve uygular. Bize ulaşın.

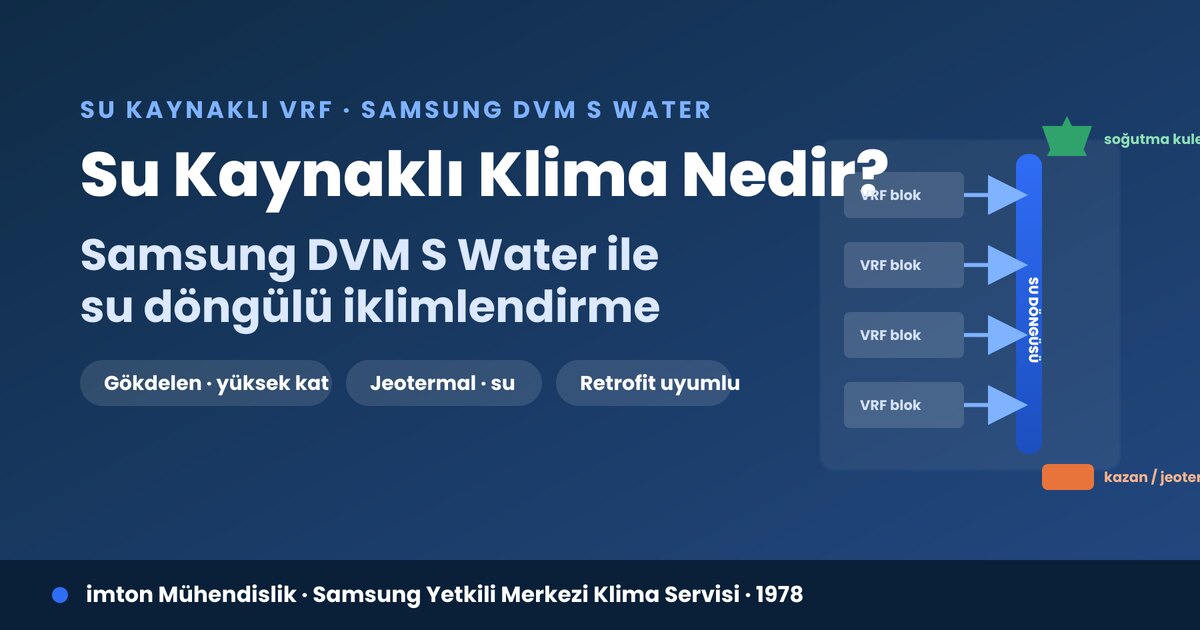

Su Kaynaklı Klima Nedir ve Nasıl Çalışır?
Her klima bir ısı taşıma makinesidir: yazın mekândan çektiği ısıyı bir yere atmak, kışın bir yerden ısı almak zorundadır. Klasik (hava kaynaklı) sistemde bu “yer” dış havadır; dış ünite ısıyı doğrudan atmosfere verir. Su kaynaklı klimada ise bu yer değişir: ünite ısıyı bir plakalı eşanjör üzerinden binadaki ortak su döngüsüne aktarır. Isının binadan nihai olarak atılması ya da döngüye verilmesi, merkezî bir tesisatta çözülür.
Su döngüsünün iki ucu vardır. Yazın üniteler suya ısı yükler; ısınan su genellikle çatıdaki bir soğutma kulesiyle ısısını dışarı bırakıp döngüye döner. Kışın ise ısıtma yapan üniteler sudan ısı çeker; bu ısıyı döngüye kazan ya da jeotermal / kapalı devre su sağlar. Aynı binada bir bölge soğutulup diğeri ısıtılıyorsa, su döngüsü bu iki yükü birbirine transfer ederek enerji dengesi de kurabilir. Aşağıdaki kesit, çok katlı bir binada bu döngüyü ve hava kaynaklı sistemle farkını gösterir.
Hava Kaynaklı VRF’den Farkı Ne?
Aradaki farkı tek soruyla özetlemek mümkün: ısı nereye verilir? Hava kaynaklı VRF’de her dış ünite ısıyı doğrudan dış havaya atar; bu yüzden cephede yeterli yer, hava sirkülasyonu ve kabul edilebilir bir kot farkı ister. Kule tipi yapılarda dış ünite sayısı ve konumu ciddi bir mimari kısıt haline gelir.
Su kaynaklı sistemde ise her ünite ısıyı suya verir. Isının binadan atılması tek noktada, soğutma kulesi tarafında toplandığından cepheye onlarca ünite asma zorunluluğu ortadan kalkar; üniteler bina içine, teknik hacimlere yerleştirilebilir ve cephe estetiği korunur. VRF prensibinin temelini VRF sistem nedir, nasıl çalışır yazımızda bulabilirsiniz.
Su Kaynaklı Klima Hangi Binada Avantajlı?
Su kaynaklı klimanın parladığı yerler, hava kaynaklı sistemin zorlandığı senaryolardır:
- Gökdelen ve yüksek katlı binalar: Her kat kendi VRF bloğuyla dikey su hattına bağlandığından, bina yüksekliği ve kot farkı engel olmaktan çıkar.
- Sınırlı veya korunması gereken cephe: Dış ünite asılamayan yapılarda üniteler bina içine alınır, dış görünüm bozulmaz.
- Jeotermal kaynaklı projeler: Yıl boyu görece sabit sıcaklıktaki jeotermal/kapalı devre su, döngü için verimli ve istikrarlı bir kaynak oluşturur.
- Retrofit (mevcut bina dönüşümü): Su tesisatı bulunan yapılarda cepheyi kalabalıklaştırmadan modern bir VRF’ye geçmek kolaylaşır.
Bu senaryolar çoğu zaman üst üste biner: yüksek katlı, cephesi kısıtlı bir ofis kulesinin retrofiti, su kaynaklı VRF’nin tam da hedef aldığı iştir. Bu tür merkezi çözümler için merkezi klima sistemleri sayfamıza bakabilirsiniz.
Plakalı Eşanjör ve Ortak Su Döngüsü
Su kaynaklı VRF’nin kalbi, ünite ile su döngüsü arasındaki plakalı eşanjördür. İnce plakalardan oluşan bu eşanjör, soğutucu akışkan ile su arasında yüksek verimli ısı transferi sağlar ve üniteyi kompakt tutar. Her VRF bloğu bu eşanjörle ortak su hattına bağlanır; bina içindeki tek su döngüsü, onlarca üniteyi besleyen omurga haline gelir.
Su döngüsünün ısı dengesi üç bileşenle kurulur: yaz yükünde soğutma kulesi ısıyı atmosfere bırakır, kış yükünde kazan döngüye ısı ekler, uygun sahalarda jeotermal / kapalı devre su ise hem ısı kuyusu hem ısı kaynağı olarak dengeleyici rol oynar. Su döngüsünün sıcaklık aralığı, sistemin verimini doğrudan belirleyen kritik bir tasarım parametresidir; bu yüzden proje aşamasında hidrolik ve kaynak seçimi birlikte kurgulanır. Doğru kurguyu projelendirme ve danışmanlık sürecimizde netleştiriyoruz.
Samsung DVM S Water: Dual Inverter, Vapor Injection ve Modüler Kapasite
Samsung’un su kaynaklı VRF çözümü DVM S Water, DVM/VRF ailesinin su döngülü üyesidir. Ünite, Dual Inverter kompresör ve Vapor Injection teknolojisiyle geniş bir çalışma aralığında verim hedefler; su tarafındaki ısı alışverişini yüksek verimli plakalı eşanjörle yapar. Su kaynaklı mimarinin sonucu olarak boru ve kot toleransları geniştir: referans olarak ~170 m boru ve ~50 m kot farkı mertebesindedir. Bu değerler referanstır; kesin projelendirme her zaman binaya özel yapılır.
DVM S Water’ın bir diğer güçlü yanı modüler kapasitedir: birden çok modül birleştirilerek yüksek toplam kapasitelere ulaşılır ve sistem projenin büyüklüğüne göre ölçeklenir. Böylece tek bir ofis katından tüm bir kuleye kadar aynı sistem mantığı taşınabilir. Samsung DVM ailesinin amiral modelinin özelliklerini Samsung DVM S2 VRF özellikleri yazımızda inceleyebilirsiniz.
Ne Zaman Su Kaynaklı Seçilir? Hava Kaynaklı vs Su Kaynaklı
Aşağıdaki tablo iki yaklaşımı karar kriterleriyle karşılaştırır. Değerlendirmeler referans çerçevededir; nihai seçim binanın yükü, mimarisi ve mevcut altyapısıyla netleşir.
| Kriter | Hava kaynaklı VRF | Su kaynaklı VRF (DVM S Water) |
|---|---|---|
| Isı nereye verilir? | Dış havaya (cephe/çatı) | Ortak su döngüsüne |
| Dış ünite yeri | Cephe / çatı, geniş alan | Bina içi teknik hacim |
| Yüksek kat / gökdelen | Kot ve boru kısıtı belirgin | Dikey su hattıyla elverişli |
| Cephe estetiği | Dış üniteler görünür | Cephe korunur |
| Jeotermal uyum | Doğrudan değil | Su döngüsüne entegre |
| Retrofit (mevcut bina) | Cephe yükü artar | Su tesisatı varsa avantajlı |
Kısaca: dış cephe ve kot bir sorun değilse ve altyapı basit tutulmak isteniyorsa hava kaynaklı VRF ekonomik ve pratik kalır. Yükseklik, cephe kısıtı, jeotermal fırsatı ya da retrofit devreye girdiğinde su kaynaklı VRF öne çıkar. Ara senaryolarda karar, mühendislik değerlendirmesiyle verilir.
İmton’a Ulaşın
Yüksek kat, sınırlı cephe, jeotermal veya retrofit projenizde hava kaynaklı mı yoksa su kaynaklı VRF’nin mi doğru olduğunu bağımsız bir mühendislik değerlendirmesiyle belirleyip tek elden uygulamamızı isterseniz İmton Mühendislik mühendisleriyle görüşün:
- Telefon: +90 216 206 06 86
- İletişim formu: imton.net/iletisim
Sıkça Sorulan Sorular
Su kaynaklı VRF nedir?
Su kaynaklı VRF, klima ünitelerinin ısıyı dış havaya değil bir su döngüsüne verdiği (veya sudan aldığı) merkezi bir iklimlendirme sistemidir. Samsung DVM S Water gibi üniteler plakalı eşanjör üzerinden binadaki ortak su hattıyla ısı alışverişi yapar. Yazın atık ısı su döngüsüne aktarılıp soğutma kulesiyle atılır; kışın kazan veya jeotermal su döngüye ısı sağlar. Böylece dış üniteler cepheye değil, bina içindeki bir teknik hacme yerleştirilebilir.
Su kaynaklının hava kaynaklıdan farkı ne?
Temel fark ısının nereye verildiğidir. Hava kaynaklı VRF’de dış üniteler ısıyı doğrudan dış havaya (cepheye/çatıya) atar; bu yüzden dış cephede yer ve yüksek kot farkı gerektirir. Su kaynaklı VRF’de ise her ünite ısıyı ortak su döngüsüne verir; ısının binadan atılması merkezi soğutma kulesi ve kazan/jeotermal tarafında toplanır. Bu, cephe yükünü azaltır ve çok sayıda katı tek dikey su hattına bağlamayı mümkün kılar.
Hangi binada avantajlıdır?
Gökdelen ve yüksek katlı binalarda, dış cephesi kısıtlı veya korunması gereken yapılarda, jeotermal su kaynağı olan projelerde ve çok sayıda bölümün ortak su hattına bağlanacağı yapılarda avantajlıdır. Her kat kendi VRF bloğuyla dikey su hattına bağlandığından hava kaynaklı sistemdeki uzun boru ve yüksek kot kısıtları rahatlar.
Jeotermal veya kapalı devre su ile çalışır mı?
Evet. Su kaynaklı VRF, ortak su döngüsünün nasıl beslendiğine göre farklı kaynaklarla çalışabilir: yazın ısı atmak için soğutma kulesi, kışın ısı vermek için kazan, ya da yıl boyu dengeli bir kaynak olarak jeotermal/kapalı devre su. Kaynak seçimi binanın yükü, iklim ve mevcut altyapıyla belirlenir; birden fazla kaynak birlikte de kullanılabilir.
Retrofit (mevcut bina) için uygun mu?
Uygundur; retrofit su kaynaklı VRF’nin en güçlü olduğu alanlardan biridir. Su döngüsüyle çalışan üniteler bina içine (teknik kat, bodrum, tesisat şaftı) yerleştirilebildiğinden cepheye çok sayıda dış ünite asma zorunluluğu ortadan kalkar; bu da cephe estetiği ve yer kısıtı olan mevcut yapılarda dönüşümü kolaylaştırır. Mevcut su tesisatı, kot farkı, dış ünite yeri ve elektrik altyapısı saha keşfiyle değerlendirilerek doğru çözüm belirlenir.
